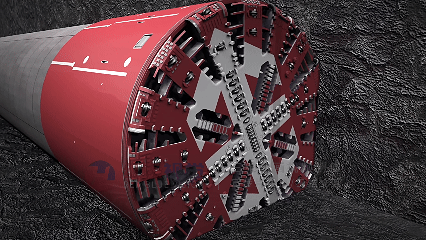

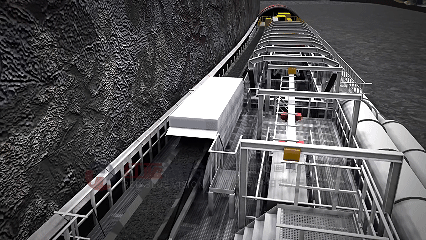

地道掘进机（简称TBM）是一种集开挖、支护、渣土运输和衬砌于一体的高端地下施工设备。此中，”刀盘扭转系统、渣土运输系统和管片拼拆系统”做为其最环节的三大焦点功能模块，间接决定了掘进效率取施工平安。正在现实工程使用中，这三大环节常通过三维动画进行可视化演示，便于理解其布局道理取操做流程。刀盘是地道掘进机最前端的开挖安拆，其布局凡是呈圆盘状，概况安插有滚刀、切刀等多种刀具。工做道理：正在掘进过程中，从驱动系统驱动刀盘持续扭转，刀具取围岩发生剪切、完成前方土体或岩石的。三维动画展现沉点：①刀盘扭转的角速度取角度调整过程；②分歧土质前提下刀具安插策略；③刀盘改换取的布局分化演示；④刀盘取推进系统之间的联动关系。通过三维动画形式，推进协同以及复杂岩层下的工况变化，使工程人员取不雅众更曲不雅理解设备机能。布局构成：螺旋输送器：位于刀盘后方，第一时间将渣土输送至中部输送系统；运输系统：毗连盾构中部至后配套台车，实现长距离运渣；渣土车或管道输送：将渣土最终运出洞外或至堆放点。三维动画展现沉点：①渣土从刀盘落点起头的全流程动态径；②多段联动、转运、提拔过程模仿；③渣土运输取掘进节拍的协调关系；④多渣种下（如砂土、卵石、黏土）系统适配性演示。正在地道掘进的同时，设备后部的拼拆系统将预制混凝土管片拼拆成完整的环形衬砌，保障地道不变取平安。三维动画展现沉点：①管片拼拆挨次取拼拆臂动做轨迹；②管片取盾构尾部之间的相对变化；③拼拆过程中的微调取从动纠偏系统；④动态模仿衬砌构成取环对环跟尾道理。三维动画可还原现实拼拆工序，提拔非专业不雅众对地下布局构成过程的理解，普遍使用于投标展现、科育取施工培训中。
